Introducción

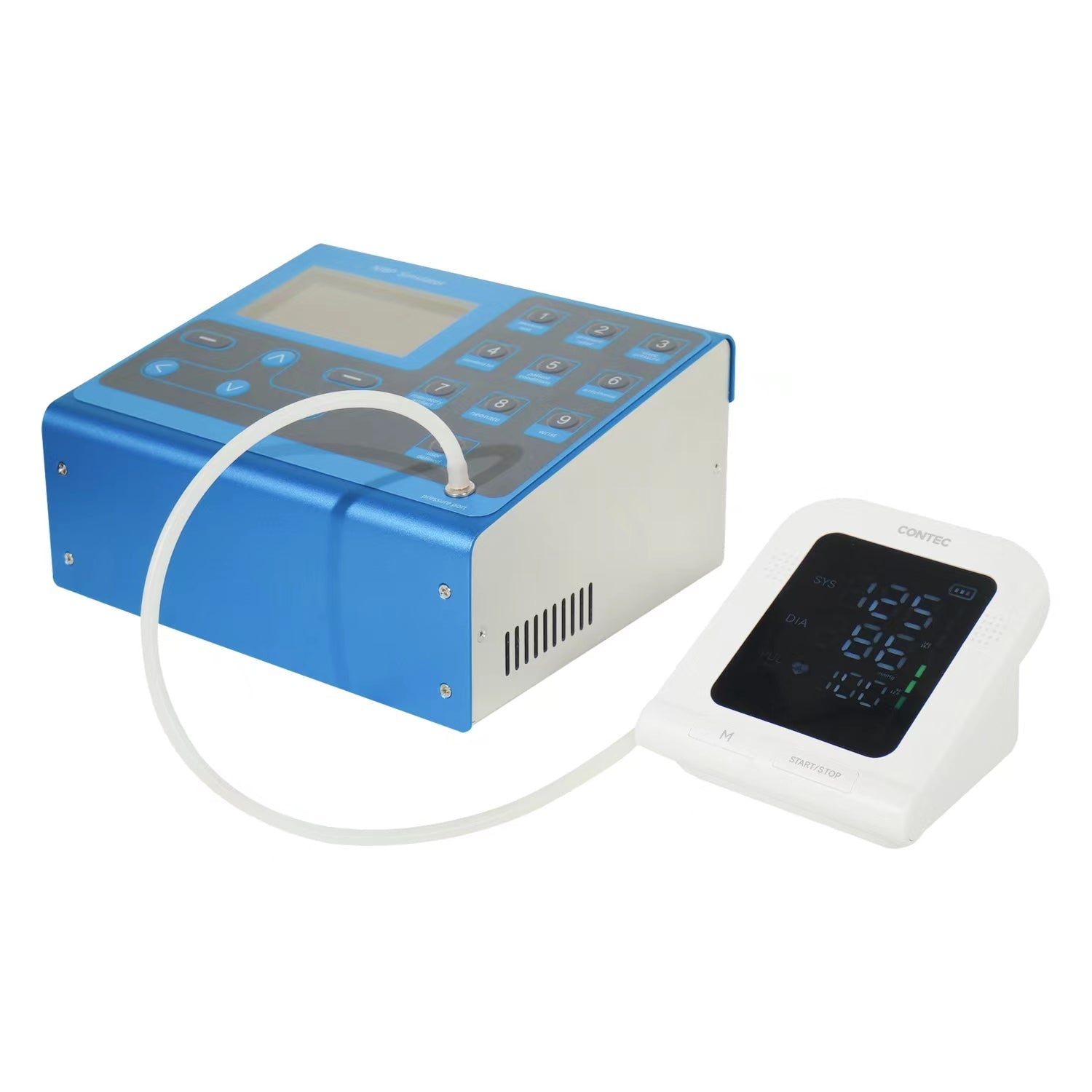

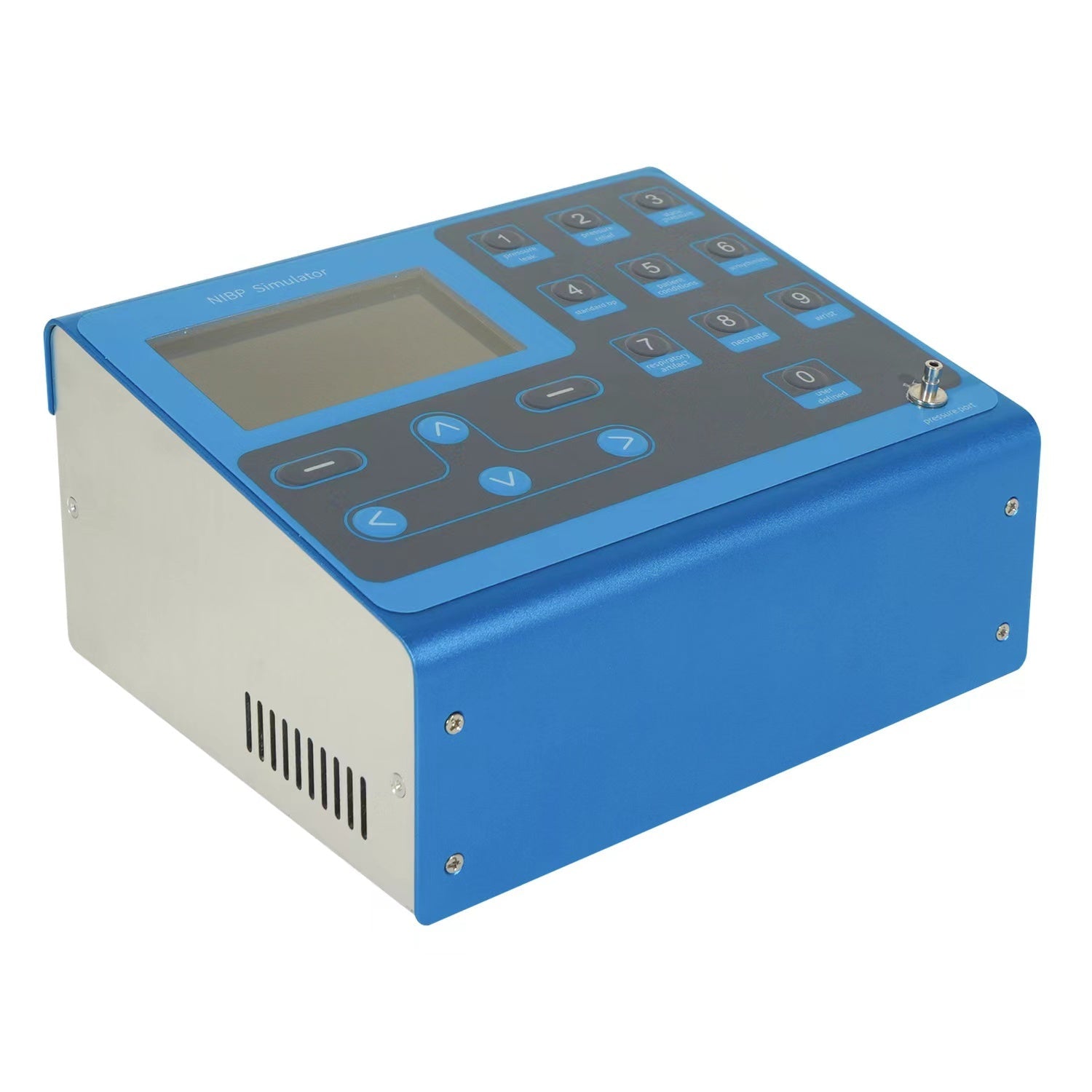

Es un dispositivo de prueba multiusos para probar monitores NIBP que adopta la oscilometría. De apariencia concisa y elegante, fácil y conveniente de operar, y puede generar una presión de hasta 400 mmHg (53,3 kPa) mediante la bomba de aire incorporada. Con las funciones de simulación dinámica de PA bajo varias condiciones, calibración de presión estática, prueba automática de fugas y prueba de alivio de sobrepresión, que puede analizar rápida y con precisión cada rendimiento del monitor NIBP.


Funciones

1) Prueba de fugas de presión
2) Prueba de alivio de sobrepresión
3) Simulación de PA en condiciones estándar
4) Simulación de PA en condiciones de paciente
5) Simulación de PA en condiciones de arritmia
6) Simulación de PA en condiciones de interferencia respiratoria
7) Simulación de PA en neonatos
8) Simulación de PA en la muñeca
9) Simulación de PA definida por el usuario
10) Función de configuración del sistema.
11) Los parámetros configurados se pueden almacenar.
12) Función de ENCENDIDO/APAGADO
13) Simulación dinámica de PA


Rendimiento

Rango de simulación de PA:
Presión sistólica: 2,7 kPa (20 mmHg) ~ 40,0 kPa (300 mmHg)
Presión diastólica: 1,3 kPa (10 mmHg) ~ 33,3 kPa (250 mmHg)
Volumen de pulso: 0,1 cc ~ 2,4 cc
Rango de FC: 30 lpm ~ 250 lpm; volumen de pulso > 2,00 cc, FC máxima: 200 lpm
Precisión de FC: ± 1 lpm (excepto en condiciones de paciente, arritmia y alteración respiratoria)
Bajo condición de paciente:
Pulso débil, taquicardia, obeso, geriátrico: ± (valor preestablecido 1%+1) lpm
Ejercicio moderado: ± (valor preestablecido 1,5%+1) lpm
Ejercicio extenuante: ± (valor preestablecido 3%+1) lpm
Medición de presión:
Rango: 0 kPa (0 mmHg) ~ 53,3 kPa (400 mmHg)
Resolución: 0,1 kPa, 1 mmHg, 1 cmH2O, 1 inH2O, 0,1 psi
Precisión:
0 kPa (0 mmHg) ~ 40,0 kPa (300 mmHg), ± (0,5 % de la lectura + 0,1) kPa o ± (0,5 % de la lectura + 1) mmHg
40,1 kPa (301 mmHg) ~ 53,3 kPa (400 mmHg), ± 2% de la lectura
Prueba de fugas de presión
Genere una presión de hasta 400 mmHg mediante la bomba de aire incorporada. Siempre muestra la presión máxima y la presión en tiempo real. La tasa de fuga se muestra después de 10 segundos.
Prueba de alivio de sobrepresión
Genere una presión de hasta 400 mmHg mediante la bomba de aire incorporada, muestra la presión máxima.
Fuente de presión:
Rango de salida: 6,7 kPa (50 mmHg) ~ 53,3 kPa (400 mmHg)
Resolución: 0,1 kPa, 1 mmHg, 1 cmH2O, 1 inH2O, 0,1 psi
Desviación entre la presión objetivo y la presión real: ± 1,3 kPa (± 10 mmHg) en el rango de 13,3 kPa (100 mmHg) ~ 53,3 kPa (400 mmHg) con un volumen mínimo de 300 cc
Hermeticidad
Hermeticidad total: < 0,3 kPa/min (2,25 mmHg/min) en estado "APAGADO"
Hermeticidad del manguito incorporado: 0,27 kPa/min (2 mmHg/min)
Tabla de configuración de valores preestablecidos de simulación de PA


Simulación de PA Valor preestablecido de PA PA FC Volumen de pulso
Simulación de PA estándar #1 120/80 (93) 80 lpm 0,68 cc
#2 150/100 (116) 0,65 cc
#3 200/150 (166) 0,60 cc
#4 255/195 (215) 0,55 cc
#5 60/30 (40) 0,75 cc
#6 80/50 (60) 0,71 cc
#7 100/65 (76) 0,69 cc
Simulación de PA en condición de paciente
Corazón sano 120/80 (93) 75 lpm 0,68 cc
Pulso débil 110/80 (90) 95 lpm 0,50 cc
Ejercicio ligero 140/90 (106) 120 lpm 1,00 cc
Ejercicio extenuante 140/90 (106) 162 lpm 1,40 cc
Obeso 120/80 (93) 90 lpm 0,50 cc
Geriátrico 150/110 (123) 95 lpm 0,40 cc
Taquicardia 120/105 (110) 130 lpm 0,40 cc
Bradicardia 120/60 (80) 45 lpm 1,10 cc
Simulación de PA en condición de arritmia
Contracción auricular prematura 1 138/53 (81) 80 lpm 0,70 cc


Contracción auricular prematura 2 144/64 (90) 83 lpm
Contracción ventricular prematura 118/61 (80) 83 lpm
Fibrilación auricular y PVC 139/72 (94) 91 lpm


Simulación de PA en condiciones de interferencia respiratoria
Respiración espontánea 1 138/65 (89) 104 lpm 0,60 cc
Respiración espontánea 2 149/65 (93) 105 lpm
Respiración espontánea 3 112/47 (68) 86 lpm
Respiración controlada 132/44 (73) 98 lpm
Simulación de PA en neonatos
#1 35/15 (22) 120 lpm 0,11 cc
#2 60/30 (40) 0,10 cc
#3 80/50 (60)
#4 100/70 (80)
Simulación de PA con manguito de muñeca
#1 120/80 (93) 80 lpm 0,50 cc
#2 160/100 (120)
#3 80/55 (63)
Simulación de PA definida por el usuario[1] - - - -
Nota[1]：Admite 9 modos de simulación de PA definidos por el usuario. Los usuarios pueden definir los siguientes parámetros: 2.3.1. El valor de la presión diastólica debe ser inferior a la presión sistólica, el volumen del pulso y la FC no pueden establecerse en los valores más altos (por ejemplo, volumen del pulso ≤ 2,00 cc, FC: 250 lpm; volumen del pulso > 2,00 cc, FC: 200 lpm).


Accesorios

Un manual de usuario
Dos fusibles

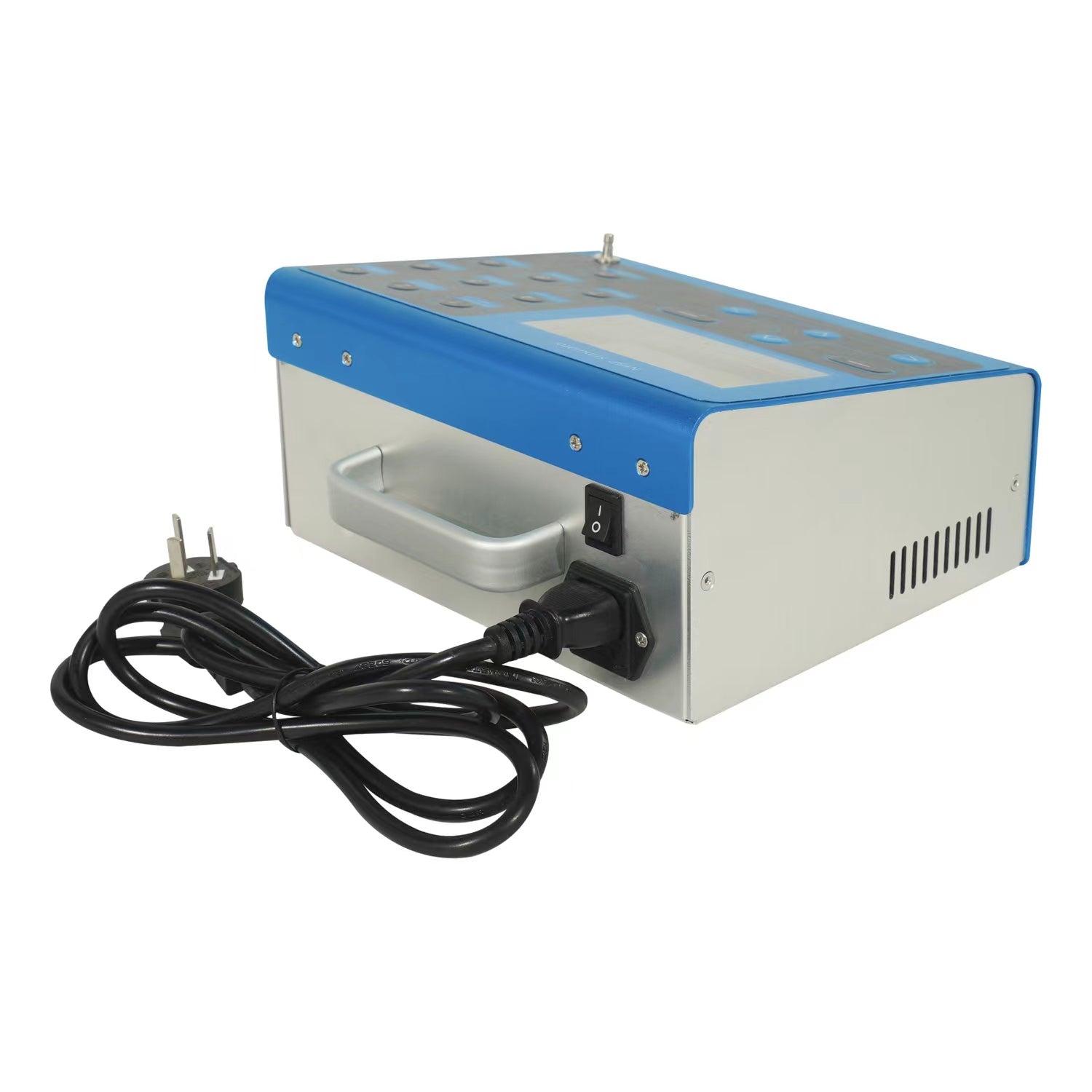

Un cable de alimentación


Características físicas

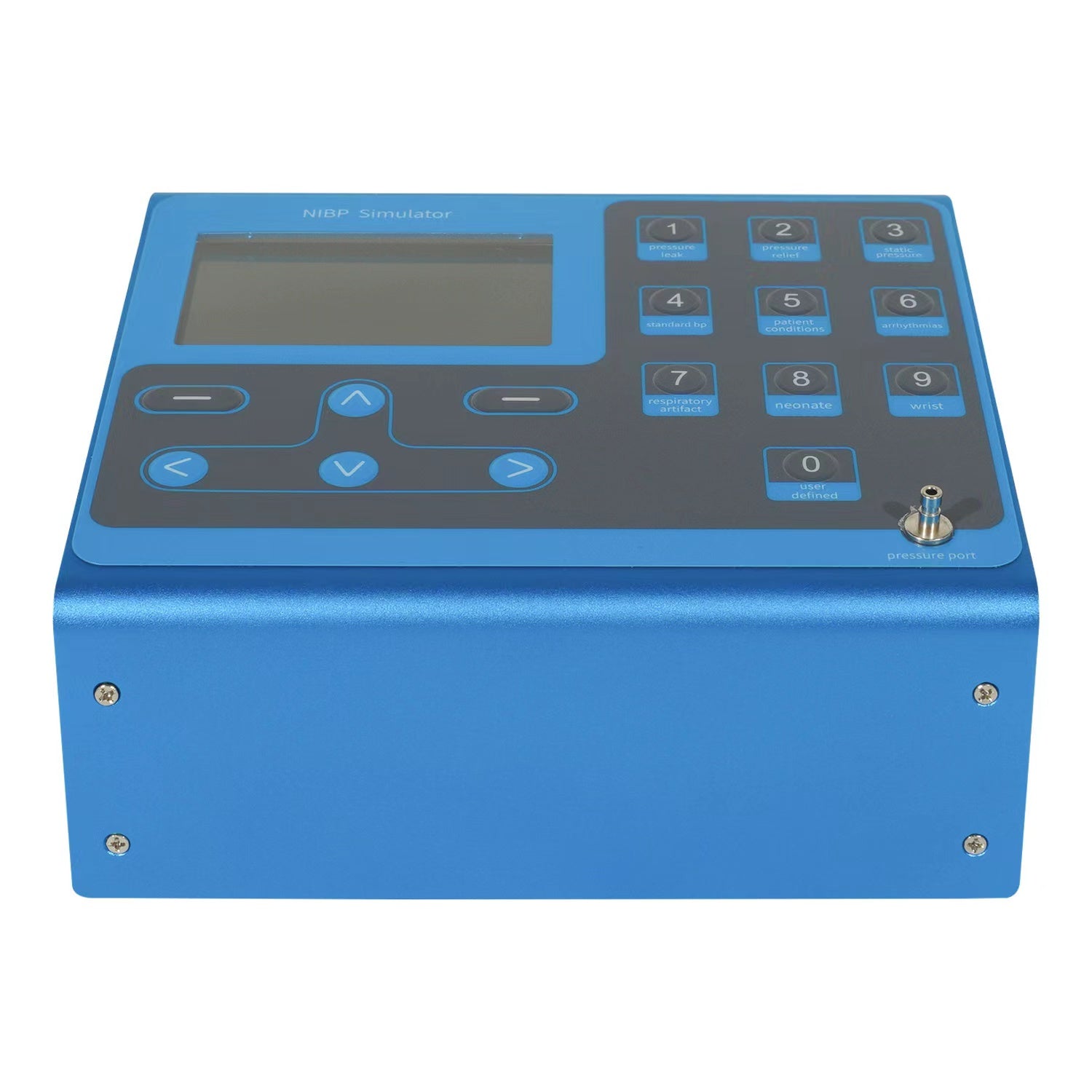

Pantalla: LCD a color de 4,3" y 65 K
Fuente de alimentación: AC100 ~ 240 V 50/60 Hz, < 60 VA
Temperatura ambiente: + 5 ℃ ~ + 40 ℃
Humedad relativa: < 90 %, sin condensación
Altitud: ≤ 3000 m
Presión atmosférica: 80 kPa ~ 106 kPa
Dimensiones: 207 (largo) × 220 (ancho) × 121 (alto) mm
Peso: aproximadamente 2,1 kg
